因为高的分子量（~500，000）和高的熔点以及结晶性，Parylene不能通过传统的方法例如挤压成形或铸造来形成。在175℃以下时，熔点有机或其它溶剂的能力极低，所以不能通过浇铸来形成。

当Parylene高聚物由测试面板支持时，冲击阻抗比较高。涂敷在“Q”钢板上的厚度为0.001英寸的ParylengC在Gardner落球撞击测试的效果在250in-lb的范围内。

磨耗性能（用Taber磨损机测试，使用1000克的“Calibrase”轮），ParyleneC为22.5，ParyleneN为8.8.比较而言，聚四氟乙烯为8.4，高冲击聚氯乙烯为24.4，环氧树脂为41.9，聚氨酯为59.5.

热性能、低温文真空特征

1.热性能

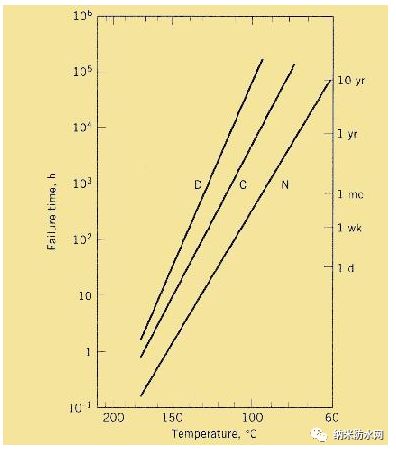

图—Parylenes N、C和D受温度影响后的有用使用寿命。失效=拉伸强度降低50%

根据Arrhenius外推法的数据，ParyleneC预计可以暴露在持续100℃的空气下10年（100，000小时）。在无氧的气体环境或者在真空状况下，Parylene估计可以暴露在220℃的温度下持续雷同的时间。在所有的情况下，高温降低使用寿命。假如应用的环境要求接近或者超过了这个时间——温度——空气环境，建议用更接近现实使用环境的条件进行悉数的测试。

Parylene可以经过韧化来进步击穿阻抗，进步硬度及改动摩擦阻抗。这是密度和结晶度进步的效果。

2.低温性能

用ParyleneC涂敷的钢板，在–160℃的液氮中冷却，在Gardner落体试验中可以承受超过100in-lb的冲击。相比之下，室温下为250in-lb。无支持的0.002英寸的ParyleneC薄膜在–165℃下可以弯折180°6次才失效。相比胶而言，聚乙烯、聚氨酯和聚四氟乙烯分别为3次、2次和1次。从2°（–271℃）到室温环境的过程对电气和物理性能都没有影响。对于ParyleneC的厚度从0.002英寸到0.0001英寸的测试效果如表2.很故意思的是，即使对于特别很是薄的涂层（0.0001英寸），绝缘阻抗值也比规定的规格高出一个数量级。

3.真空稳固性

在喷气推动实验室中进行的真空测试表现，在120℉和10-6torr下，ParyleneC的团体质量损失为0.12℅，ParyleneN的团体质量损失为0.30℅.对于两种髙聚物，挥发可收集物小于0.01℅（测试灵敏度的极限）。
