1.隔离特征

与其它涂层相比涂层更薄，聚对二甲苯可提供一种无孔屏障，防止遭受液体、潮气、化学物品和常见气体的侵蚀。

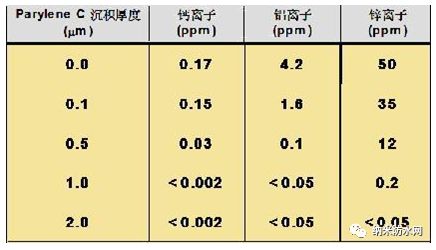

离子渗透与涂层厚度的关系

见上图,这些阻隔性能通过一系列涂敷和非涂敷橡胶试验进行了证明。试样在一摩尔浓度的盐酸中高压加热一小时，然后分析酸液提取物中的钙、铝和锌成分，这些金属已知存在于橡胶的添加剂中。清楚地表现了试样上的Parylene涂层大大削减了对这些金属的提取。

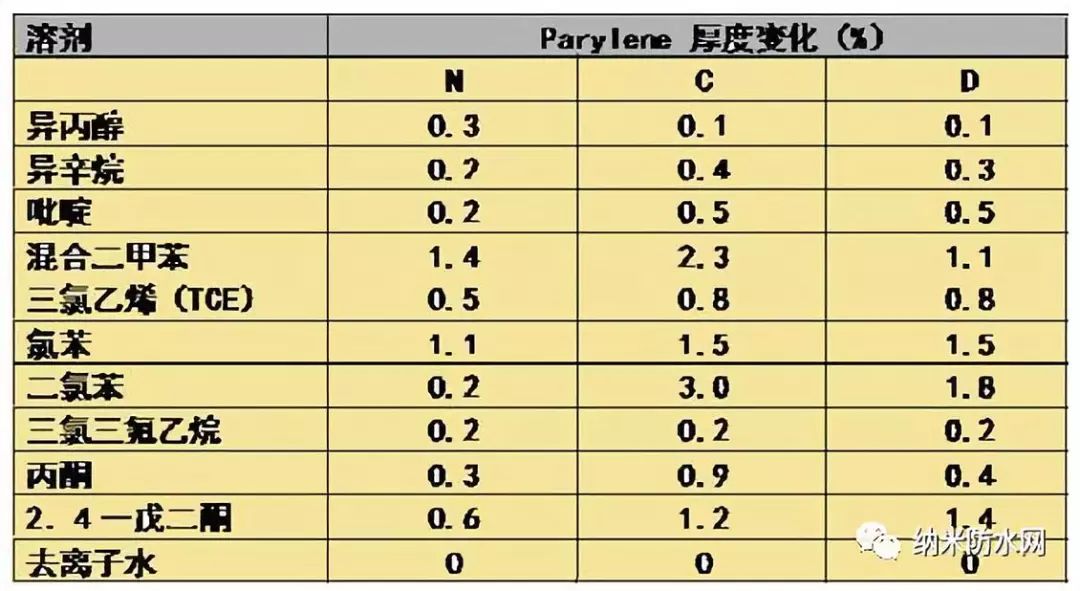

表：Parylene的耐溶剂性

5-1.5mil薄膜室温下浸入各种溶剂90分钟后产生的厚度转变（红外法测量）

在室温环境下，Parylene可以抵抗化学物质的侵袭，并且在150℃下不溶于所有的有机溶剂。ParyleneC在175℃时可以消融与氯中，而ParyleneN在溶剂的熔点（265℃）时可溶。两种高聚物都可以抵抗大多数溶剂的侵袭。同时，它们也不受像Hostepal、Igepal和柠檬油这类的应力裂解溶剂的影响。

光学特征，辐射性和抵抗气候转变的能力

1.光学特征

Parylene在可见光的范围内吸取得很少，因此是透明无色的。无色透明的薄膜可用于光学器件、可擦性光电储存器件和静电复印器件。在低于280微米时,ParyleneN和ParyleneC的吸取都很强。所有的Paryleng在至少60微米的波长下都相对没有特征（除了一些峰值特征以外）。图5，6和7透露表现1个mil薄膜的红外光谱。

2.放射性和天气转变抵抗能力

在真空中，ParyleneN,C和D薄膜体现出很高的抵抗伽玛射线衰变的能力。张力和电气性能在1.6Mr/h的剂量率下加到100Mr之后依旧保持不变。虽然Parylene在室内稳固，但建议不要在室外阳光直接照射的环境下长期使用。
